werkplaats
Uurwerktechniek is micromechanica, en om deze micromechanische onderdelen te kunnen bewerken maken we gebruik van machines uit de Zwitserse horloge industrie. Met zowel conventionele als computergestuurde machines maken we gereedschap en onderdelen die nodig zijn voor reparatie of het ontwikkelen van een horloge.
We werken met koolstofstaal, messing, roestvrijstaal, edelmetaal en kunststoffen.
Met behulp van slijpmachines maken we verspanende gereedschappen, daarmee kunnen we de meeste bewerkingen snel en eenvoudig uit voeren.
Onze favoriete machines zijn de Schaublin draai en freesmachine. Deze machines zijn voorzien van hulpgereedschap om de bijna alle uurwerkonderdelen te maken. De Fehlmann coordinatenboor geeft ons de mogelijkheid nauwkeurig te positioneren en de Agathon diamandslijper is onmisbaar voor microbeitels en technisch keramiek.
productie
Tornos BA1008
Met de Tornos BA1008 hebben we een compacte staf freesmachine. Multispindels en 7 verschillende assen zorgen voor maximale productiviteit van microparts.

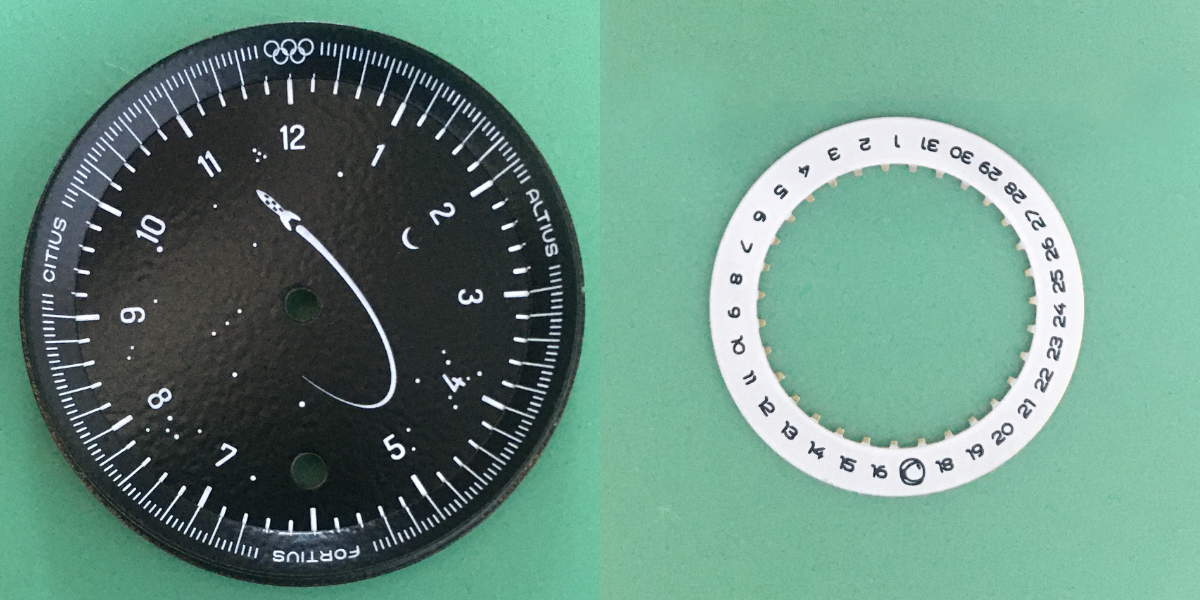

Uurwerk onderdelen, kastonderdelen, wijzerplaat markers en vensters maar ook precisie onderdelen voor instrumenten kunnen hier efficiënt op geproduceerd worden.
De machine wordt via een verdeler automatisch voorzien van stafmateriaal uit het stangenmagazijn.
Benieuwd of we iets voor u kunnen produceren? Neem gerust contact op.
Technische specificaties
Assen |
6 lineair + 1 C as +1 B as (optioneel) |
|
Max staf diameter |
16 mm |
|
Frontaal spindels |
4 spindles 12’000, 28’000 or 80’000 ER11-UP / ER8-UP spantangen |
|
Zijdelinkse spindels |
3 spindels 12’000, 28’000 or 80’000 ER11-UP / ER8-UP spantangen |
|
Contra-bewerkingen |
2 spindels 12’000, 28’000 or 80’000 ER11-UP / ER8-UP spantangen |
|
Zagen |
1 zaagblad (Ø 80mm) |
Assen |
6 lineair + 1 C as +1 B as (optioneel) |
|
Max staf diameter |
16 mm |
|
Frontaal spindels |
4 spindles 12’000, 28’000 or 80’000 ER11-UP / ER8-UP spantangen |
|
Zijdelinkse spindels |
3 spindels 12’000, 28’000 or 80’000 ER11-UP / ER8-UP spantangen |
|
Contra-bewerkingen |
2 spindels 12’000, 28’000 or 80’000 ER11-UP / ER8-UP spantangen |
|
Zagen |
1 zaagblad (Ø 80mm) |
Download PDF
engineering
Horloge ontwerp
Met behulp van onze krachtige CAD software als SolidWorks Professional is een engineerings opdracht van het begin tot het eind uitvoerbaar. Door technische tekeningen en CNC bestanden te leveren is voor u een ontwerp productie klaar.
Engineering is een eerste vereiste bij het realiseren van een horloge ontwerp. Het grafisch ontwerp wordt hierbij omgezet in een realistisch technisch ontwerp.
Door de jaren heen hebben we veel kennis opgebouwd in mechanische uurwerken en bijbehorende technologie. Hierdoor zijn we in staat vanaf de start van het design te werken aan een betrouwbaar, maakbaar en kosten-efficiënt product.
engineering
grafische vormgeving
Ideeën vanaf schets vertalen wij naar 2 of 3D vormgeving.
Met software als Coreldraw Graphics verkrijgen we vector illustraties en typografie. Dit vormt een extra laag die we toevoegen aan het 3D ontwerp.
Het resultaat is een mooie visuele indruk van het ontwerp.
Tastbare vormgeving
Een prototype realiseren we met 3d modelleren zoals 3d printen, laseren en conventioneel draai en freeswerk in kunststof.
atelier
De schoonste ruimte is ons horlogemakers atelier. In deze geconditioneerde ruimte werken we geconcentreerd aan het monteren van de allerkleinste onderdeeltjes.
Met behulp van honderden gereedschappen worden eenvoudige tot complexe uurwerken gedemonteerd en gemonteerd. Met speciale meetapparatuur kunnen we de nauwkeurigheid testen en constante kwaliteit garanderen.
Met reinigingsapparatuur, polijstmachines en waterdichtheidtesters zorgen we ervoor de horlogekast weer optisch en technisch in orde is.
